常州今創風擋系統有限公司(以下簡稱今創)是今創集團旗下公司,主要從事軌道交通車輛和公交客車風擋以及航空登機橋前段折棚的設計、生產、銷售及服務。
今創集團被美國列入實體制裁名單,另外集團國際業務的銷售訂單逐年增多,設計效率、溝通成本、如期交付等各種問題也日益突出,技術部在這方面投入很大精力。
1.滿足實際設計的功能性需求、可以兼容異構CAD數據。
2.靈活有效的數據管理與設計協同。
3.提升設計效率,快速產品原型生成。
4.有效的上下游交流溝通。
1.傳統結構設計,購買過正版pro/E和catia,導入新的解決方案盡可能可以兼顧現有設計的歷史數據,或并存使用。
2.產品主要應用于高鐵或地鐵,上游的數據可以直接查看。
3.現有數據歸檔方式為二維為主,三維數據沒有有效管理。
4.導入產品方案,易學易用,對于企業標準化和模塊化設計可有效支持,有效管理。
5.保持高度靈活性,隨時隨地按需訪問的前提下的數據安全問題。
6.供應鏈管理和協作,溝通效率和清晰的意圖傳達。
新迪三維協同設計項目解決方案,基于windows平臺架構,由新迪3D、新迪企業資源云庫和新迪3D云盤組成,本解決方案以其高度便捷的易部署、易實施,快速應用于研發設計,提高設計效率,實現有效的標準化管理。
1.專業完備的三維設計軟件,功能滿足設計人員的建模、裝配、校驗,出圖的日常工作需求;
2.規范設計過程,形成數模知識庫,可對國標件、行標件、企業通用件有效管理并滿足設計人員調用;
3.滿足企業內部設計協同交流的需要,可基于3D數模的交互、快速溝通交流;
4.可拓展性,符合企業信息化建設的中長期規劃要求;
5.工程師級的強度校核,有限元分析的功能覆蓋,在設計周期前期,運用模擬分析,發現結構缺陷,消除設計帶來的制造問題。
2020年11月底項目簽約,2020年12月14日項目正式啟動,2021年1月14日現場實施完成,試運行至2021年3月項目完成驗收。
1.由于今創研發內部使用的三維軟件不統一,導致三維模型不能相互打開。使用新迪3D打破了數據不兼容技術壁壘,幫助今創實現了數據互通、數據統一的價值;
2.今創使用的零部件種類繁多,缺少有效管理。使用新迪企業資源云庫,幫助今創對標準零部件進行有效管理,提升標準化、模塊化設計水平;
3.溝通效率低下。通過新迪3D云盤的應用,實現3D數模有效統一管理;打通上下游,實現3D數據交流,提升溝通效率。
4.客戶內部與外部之間的產品數據傳遞常使用stp與dwg格式,以往三維設計軟件不能對stp數據進行修改編輯。目前使用新迪3D后可支持打開stp與dwg格式數據,并使用直接建模功能修改模型;同時設計數據也可另存為stp與dwg格式數據,保持了與外部數據傳遞的方式,同時大大提升設計效率。

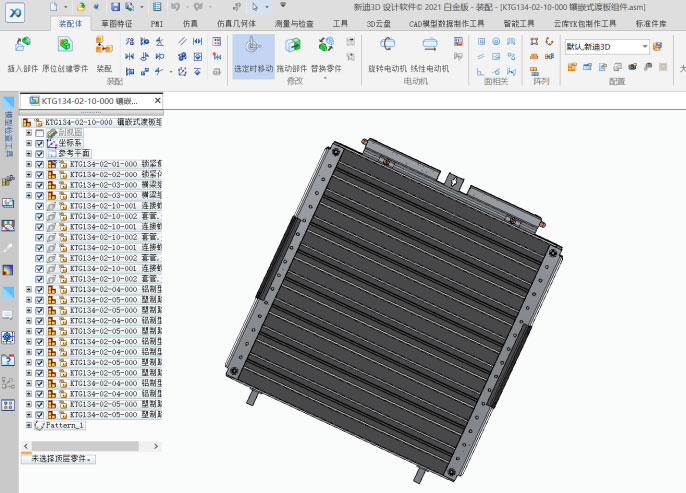

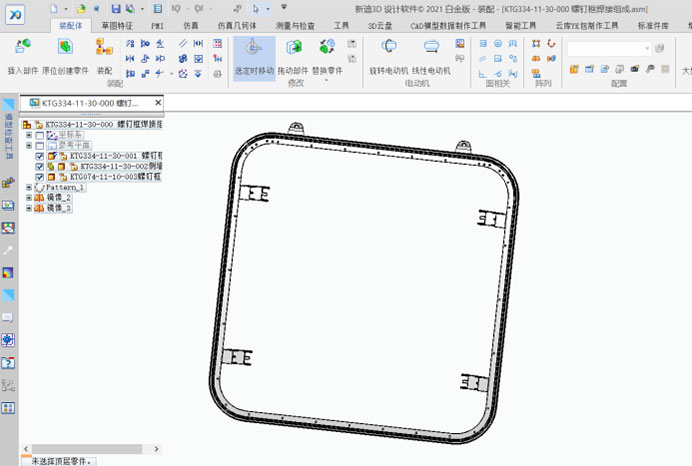

項目成果
