中國中車股份有限公司(以下簡稱“中國中車”)是全球規模領先、品種齊全、技術一流的軌道交通裝備供應商。通過多年的自主創新、開放創新和協同創新,中國中車建設了世界領先的軌道交通裝備產品技術平臺和制造基地,其制造的高速動車組系列產品,已經成為中國向世界展示發展成就的重要名片,產品現已出口全球六大洲近百個國家和地區。
中車云創平臺是開放式的研發設計能力共享平臺,是中國中車智能制造頂層架構中的重要組成部分,以實現企業研發協同為目標,立足解決企業忙閑不均、研發體系封閉的問題,通過打造以“眾包、眾智、眾創”為核心的技術服務平臺,實現社會資源的眾包共享和眾創增值,協助構建以中國中車為核心的資源集中、創新活躍、高效協同的雙創新生態。
1.面向眾包設計師建立標準件庫,限制眾包使用指定的標準件庫;
2.標準件庫與中車云創平臺集成,中車任務發布單位在云創平臺發布任務時訪問并添加授3、權標準件庫的使用權限;
4.眾包設計師在設計時可直接調取項目指定范圍的云創平臺標準件庫;
5.標準件庫零部件屬性信息完成,兼容各種主流三維設計軟件,通過云創平臺直接訪問標準件庫并直接插入裝配體,自動映射屬性信息;

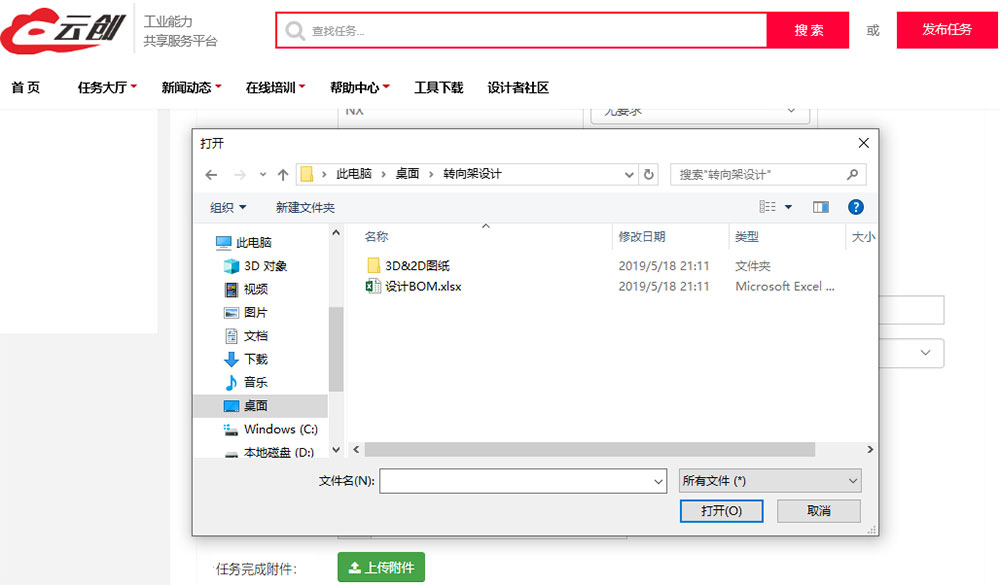

6.自動映射屬性值到設計BOM中,并和設計完成圖紙信息一同提交給中車任務發布單位;
7.快速高效搜索標準零部件、可視化預覽。
1.通過建立標準件庫,面向不限區域的眾包設計師使用中車項目指定的標準件庫;
2.標準件庫龐大,需要中車固定服務器統一管理,供眾包設計師訪問使用;
3.標準件庫需要打通庫數據與云創平臺的集成,嵌入到現有業務流程中;
4.標準件庫需要兼容各種主流三維設計軟件,屬性信息需要可以映射到不同的三維設計軟件的裝配體文件中,并自動生成設計BOM。
5.權限的控制,不同項目的設計師使用指定的標準件庫,并隨著項目的各節點開放和收回使用權限;
6.賬戶系統需要與云創平臺自動同步。

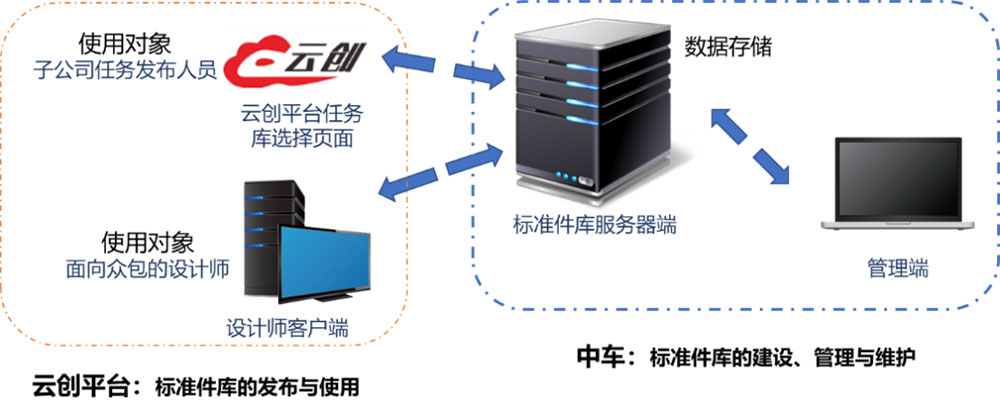

云創平臺標準件庫由服務端、管理端和客戶端組成:服務端用于管理并存儲所有數據,管理端用于標準化部門或者管理人員使用來對標準件進行管理和維護,客戶端面對眾包設計師使用,調取和使用標準件庫文件。服務端和管理端由中車集團公司負責標準件庫的建設、管理和維護。眾包設計師僅可使用客戶端,利用賬戶進行登錄,標準件的查詢、選擇和使用。
1.標準件庫的服務器端:服務端主要是用來存儲數據,以及提供相應接口或從中車云創平臺同步數據;

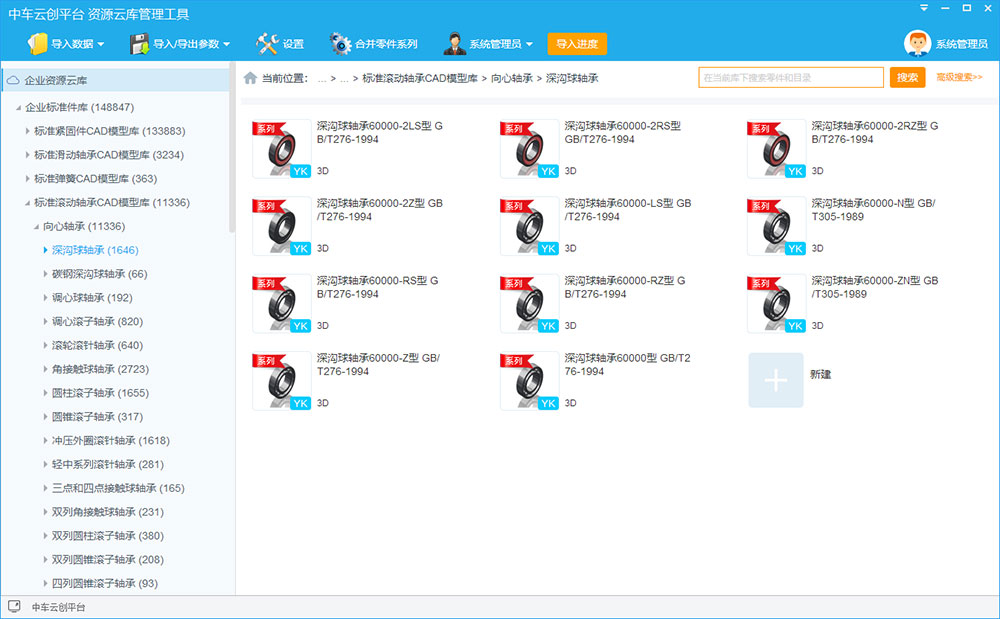

2.標準件庫的后臺管理端:數據導入、目錄樹建立、數據管理等,用于管理軟件用戶及數據;
3.云創平臺頁面:標準件庫與任務發布頁面集成,進行標準件庫的授權訪問;
4.設計師客戶端:包括打開、插入、下載等功能,可以將零件直接打開或插入到CAD設計軟件中使用。
項目進程
2019年11月項目簽約,并隨即開始啟動實施,2020年6月5日完成項目驗收。
1.集團各公司地區分布較散,主要分布在廣州與南昌,南昌地區又分開5個不同位置的園區,各園區使用軟件的要求也不一樣,需根據各園區情況進行實施與培訓。
2.以前使用多種三維軟件,產生多種格式數據,尤其工程圖紙類與大型產品類數據,此部分?jǐn)?shù)據處理較復雜。通過統一使用新迪3D設計軟件,實現工程圖數據的遷移并直接打開大型裝備數據。
3.以往的產品數據存放的位置不統一,有存?zhèn)€人本地電腦、部門共享文件夾、PLM系統等。根據各部門需求使用云盤管理,重新整理各類數據統一上傳到云盤中管理,查找與使用更方便,并可做項目管理。
4.客戶內部與外部之間的產品數據傳遞常使用stp與dwg格式,以往三維設計軟件不能對stp數據進行修改編輯。目前使用新迪3D后可支持打開stp與dwg格式數據,并使用直接建模功能修改模型;同時設計數據也可另存為stp與dwg格式數據,保持了與外部數據傳遞的方式,同時大大提升設計效率。
項目成果
