所謂"攻"，意指器物精好堅利，如《荀子·議兵》中的“用兵革攻完便利者強”；所謂“守”，意在堅持守正的基礎上力求出新，孫子有云：“凡戰者，以正合，以奇勝”。而無論是“攻堅”或“守正”，目的均是為了在激烈的競爭中勝出。

在CAD技術誕生以來漫長的發展周期里，從古希臘數學家歐幾里得到美國MIT博士Ivan Sutherland，從大型企業的內部開發到國際通用標準，從基于UNIX工作站的CAD到基于Windows的CAD，從曲面造型、實體造型到參數化技術、變量化技術……引領者幾度更迭，挑戰者你方唱罷我登場；巨頭們站在高處也曾被取代，顛覆者則從未停下追趕的腳步。

客觀來說，CAD軟件的技術和市場格局似乎定格在了2000年。此后雖不斷有創新涌現，卻不足以改變CAD產業的游戲規則和競爭格局。誰能成為這場挑戰賽中勝出的那一位？e-works記者在新迪天工CAD新品發布會上窺得了一些答案。

端本正源

制造企業需要怎樣的三維CAD軟件？

作為產品創新的重要使能技術，CAD在工業制造領域扮演著至關重要的角色。

為了解目前國內三維CAD應用情況，e-works基于對120家制造企業三維CAD應用情況的調研發現，在17個研發階段的功能應用中，主要集中在零件設計、裝配設計、概念設計?？梢?jiàn)目前企業的三維CAD功能應用主要集中在產品零部件設計與裝配過程中，另外針對企業的產品特點，一些具有明顯行業特色的三維CAD應用如曲面設計、鈑金設計、模具設計等也較為集中。

圖片來源：e-works制造業CAD技術及市場研究分析報告

調研發現，企業的三維CAD應用普遍面臨的問題有：軟件運行速度慢，模型瀏覽不順暢、兼容性不好，容易死機、模型打開困難，載入時間較長等。綜合來看，制造企業對三維CAD軟件的關注主要集中在以下幾個方面：

? 首先是軟件的易操作性與智能化。三維CAD 軟件已經不單是產品設計階段供設計人員使用的工具，而是在產品開發的各個階段供各種相關人員進行協同開發的工具。因此，軟件的易用性、易操作性變得越來越突出。

? 其次是功能的豐富與增強。由于通用的三維CAD軟件在解決專業設計時不那么得心應手，時常要進行許多二次開發。因此，制造企業希望增加若干專業設計模塊，如模具設計、電氣設計等等，并使它們有很好的集成性。

? 第三是實現大型復雜產品的裝配。目前，已有不少三維CAD軟件能夠?qū)崿F(xiàn)上萬個零件的裝配。下一步的工作仍需研究裝配規模的進一步擴大、裝配速度的進一步加快以及裝配方法的進一步簡化等問題。

? 第四是新的建模方法。目前大多數三維CAD軟件的建模方法都具有嚴格的父子關系，在設計過程中，如對模型進行修改，需要十分了解建模過程，對設計工作者的水平要求較高。否則修改的過程會導致眾多的歷史特征失效，與重新建模差別不大。所以制造企業希望有新的建模方法，如任意形體的造型、基于圖像的建模和繪制、與歷史無關的造型、智能造型等。

? 第五是數據共享。數據共享的核心是要解決異構CAD系統間的圖形數據交換問題，使彼此做到互通，達到共享的目的。而目前大部分企業數據共享的方式主要是基于IGES或STEP交換標準。但由于幾何數據中不包含設計歷史、設計約束和特征等高層語義信息，因此無法支持在交換數據的接收端對原設計進行基于約束和特征的編輯、修改和再設計等活動，也無法支持在協同產品開發中時常需要的功能互操作和實時互操作。

分析這120家企業的情況，三維CAD應用之所以踟躕不前，應用效果不明顯的難點主要體現在：不少工程師依然習慣使用二維CAD展開日常的工作，車間工人也更習慣了依據二維圖紙進行生產；雖然三維CAD的建模技術已經相當完善，但在三維模型的標注、三維模型修改的便捷性、變型設計的效率問題等環節還有待加強；企業內部三維CAD軟件不統一或版本不統一，對于協同設計是極為不利的。

從這些角度來看，制造企業需要的是簡單易用、成熟穩定、功能豐富、全面兼容且能緊扣用戶需求的三維CAD軟件。

縱觀近幾年國內外CAD軟件的發展趨勢，國際廠商更多地在突出和引領物聯網、增材制造、增強現實、基于云的CAD、機器學習等新技術的發展，而國內廠商則較務實地幫助企業推進三維CAD深化應用（如xBOM視圖、對國標的支持、面向制造的設計等）。如何將國際化CAD技術的先進性和穩定性，與國內企業的本土化特性與需求相結合，打造出功能/性能強大且滿足國內企業深層次需求的三維CAD，將極大程度助推我國制造企業的產品研發創新和數字化轉型。

革故鼎新

新迪踐行CAD產業“高鐵模式”

這正是新迪數字探索三維CAD “高鐵模式”的初衷和動因。

成立于2003年的新迪數字，由全球工業軟件領域知名專家、原SolidWorks首席科學家葉修梓博士創立。自上世紀80年代師從梁友棟先生學習當時世界上最先進的CAD和圖形學技術，葉修梓博士與CAD結下了不解之緣，開始了長達30余年的職業生涯。在他看來，“我國的工業化進程非常之快，國產三維CAD軟件卻很落后”。在帶領新迪數字沉淀和積累近20年后，他選擇通過引進世界一流的三維CAD的全部源代碼和知識產權，掌握國際級的核心技術，讓三維CAD的國產替代成為可能。

無獨有偶，這與中國高鐵“引進—消化吸收—持續創新”的發展路徑如出一轍，葉修梓博士也將其稱為三維CAD產業發展的“高鐵模式”。具體來看，新迪數字通過引進西門子Solid Edge的源代碼和知識產權；利用新迪數字的研發能力和技術積累，對引進的源代碼進行消化吸收，自主技術團隊對源代碼進行重新建構，在此過程中，合作伙伴也提供了強有力的技術支持；最后，新迪數字發揮專業優勢進行“再持續創新”，在引進技術的基礎上，進行產品層面和技術層面的融合，并且對軟件架構進行針對性改造和SaaS化，最終推出全新的三維CAD產品——新迪天工CAD和新迪天工云CAD。

圖：新迪數字與國際領先的三維CAD/CAE軟件公司和技術團隊交流

實際上，在20年發展歷程中，新迪數字始終保持與國際領先的技術和產品團隊的深入合作和交流互動，這為新迪數字的國際化視野和技術底蘊打下了基礎。

通過引進國際一流的三維CAD源代碼和知識產權，使得新迪數字能夠在國內市場迅速推出一款自主可控、國際一流的國產三維CAD軟件，剩下的則交由市場和用戶來檢驗。而可以篤定的是，隨著新迪天工CAD的推出，新迪數字迎來了成為國際領先三維CAD軟件廠商的發展良機。

破繭成蝶

新迪天工CAD展現出多維優勢

新迪天工CAD，取義于“天工開物”和“人間巧藝奪天工”。在葉修梓博士看來，新迪“天工”軟件不僅代表了中華民族歷史精神的傳承，更飽含著新迪數字希望天工CAD能夠覆蓋各種產品研發設計場景，并能夠在制造業各行業領域中廣泛應用的美好期望。

在新迪天工CAD發布會上，新迪數字聯合創始人、首席技術官陳志楊博士總結了其三大特性：

首先是成熟穩定。新迪天工CAD基于西門子Solid Edge研發團隊近三十年的研發迭代基礎，具有成熟穩定的大型軟件系統架構，并且經過了上萬家客戶的成功應用檢驗，能夠滿足眾多行業的應用需求。

其次是功能豐富和強大。從模塊來看，新迪天工CAD對標國際一流軟件，提供零件設計、裝配體設計、曲面設計、MBD、多CAD重用等15個標準版模塊，而高級版模板則囊括電氣布線、逆向工程、管線設計、成本計算等。從行業上來看，新迪天工CAD可以滿足裝備制造、新能源、汽車及零部件、高科技電子等諸多行業的應用需求。

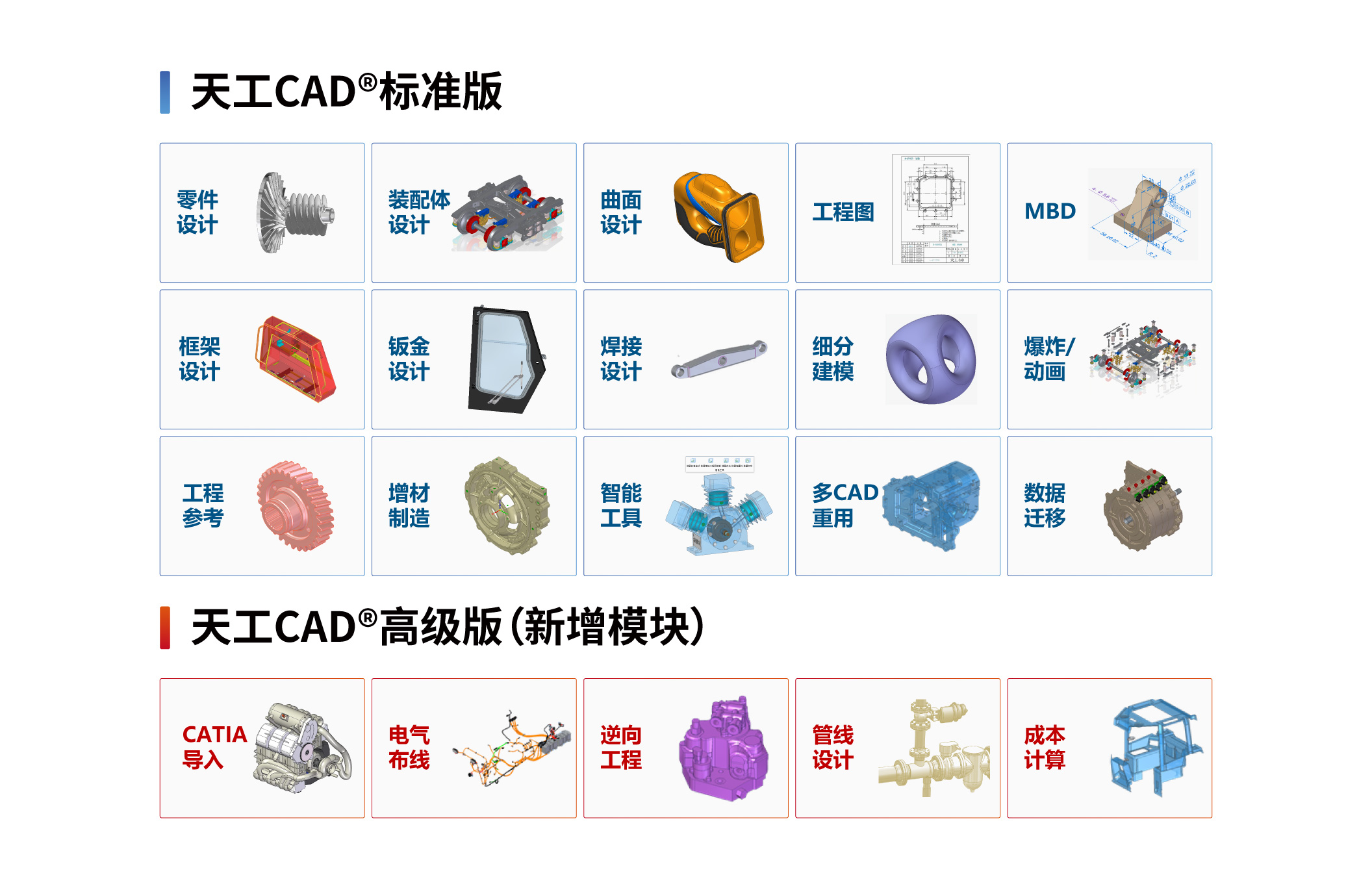

圖：天工CAD的標準版和高級版模塊

第三是全面兼容。新迪天工CAD支持各種異構格式數據的讀入和編輯；可保留原始的圖紙關聯關系和模型裝配關系；還可以保持裝配模型中異構數據的關聯性；同時提供全面豐富的API開發接口和強大的二次開發能力。

這也使得新迪天工CAD具備多維產品優勢，符合當前制造業用戶對3D CAD“易用性、穩定性、豐富性、兼容性”等方面設計研發需求。

在建模方面，新迪天工CAD具備強大穩定的設計建模能力，能更好地滿足各種設計需求。其靈活豐富的建模方式，如順序建模、直接建模、收斂建模等，適配不同建模場景需求；流暢易用的裝配設計，支持自頂向下和自底向上的設計模式，可滿足大規模復雜產品裝配需求，同時支持在裝配體環境下的零件設計；功能強大的鈑金設計，可設置回彈系數，保證設計與加工一致性，展平與建模功能無縫切換、卷邊功能齊全，并可提供多種預設的鈑金特征，如凹坑、百葉窗等。

在智能技術方面，新迪天工CAD提供的智能化設計向?qū)Ш凸ぞ?，可以顯著提升設計效率。包括提供符合主流習慣的智能設計交互界面，以及智能設計向?qū)?，可快速識別工程師設計意圖，界面友好、操作簡單、學習快捷；支持MBD的設計制造一體化，支持對3D模型進行自動PMI標注并創建MBD模型，同時可快速生成關聯的2D工程圖；包括可實現快速?gòu)?D圖紙創建3D模型，可自動識別圖紙中的標注信息并創建特征及PMI標注。

在異構數據處理方面，新迪天工CAD可以輕松實現歷史數據的遷移。除了兼容30余種主流三維CAD軟件數據格式，并可以使用直接建模工具可對其進行深度編輯與設計迭代；還可以保持關聯的成套數據遷移，保留圖紙關聯關系和模型裝配關系，可實現歷史數據的成套遷移；保持裝配模型中異構數據的關聯性，裝配時支持插入NX、SolidWorks私有格式模型，并保持與原始模型的關聯更新。

在產品生態方面，新迪天工CAD提供全面豐富的API開發接口，提供強大的二次開發能力，支持行業伙伴專業深度開發專用工具，可以無縫集成各種主流的企業數字化系統。

融合創新

攜手生態伙伴合作共贏

事實上，國產CAD的普及化推廣，僅僅依靠某一家公司的資源和力量是遠遠不夠的，必須按照生態共生、共創、共榮的理念，與各類生態伙伴緊密合作，共贏發展。

在新迪天工CAD發布會上，武漢開目公司董事長陳萬領先生展望了基于天工CAD+ KM3DDFM（開目可制造性分析系統）打造一個從設計到工藝到制造全國產解決方案的愿景。在更早前的合作中，新迪數字與開目就以富士康智能制造項目為契機，在CAD、CAPP、CAM等方面實現協同突破，通過全面貫通產品三維技術，實現產品設計與制造流程去圖紙化、自動化、智能化、一體化的應用。

在與中車信息的合作中，雙方同樣基于各自的優勢領域，以中車信息云PLM軟件與新迪三維CAD等產品為載體，面向中車研發設計領域的專業需求，聚焦三維CAD深度集成及輕量化瀏覽、自主化行業三維CAD產品研發與推廣、基于MBD的三維工藝等產品和解決方案的聯合研發，共享各自領域的產品能力、技術能力及服務能力。

在線辦公軟件領域，新迪將“圖紙通”入駐騰訊會議、金山WPS等應用市場，為騰訊會議、WPS Office等用戶帶來3D便捷看圖、高效協同體驗，堪稱工業SaaS軟件與在線辦公軟件的跨界創新。

據陳志楊博士介紹，新迪天工CAD擁有超過1500大類的API接口，以及超過4000個API函數。以基于天工CAD開發的模具智能結構設計功能包為例，它可以為開發者提供從文件讀寫、視圖操作、幾何對象獲取、幾何屬性賦值等幾乎所有的功能模塊的API接口。

除了與Teamcenter具備天然的集成優勢之外，新迪天工CAD與國產PDM/PLM系統也有很好的集成關系，包括正在聯合PDM/PLM、CAPP、CAE、CAM等研發設計全過程解決方案的伙伴，攜手打造更豐富完善的產品生態。

陳志楊博士強調，在國產替代的背景下，產業生態是振興工業軟件崛起的重要因素之一，未來，新迪數字將會繼續與全國各地的生態伙伴加深合作，構建良好的產業生態，實現合作共贏。

后記：

企業三維CAD的深化應用，需要系統、有計劃、有步驟地逐步推進實施。三維設計的開展，除了軟件本身的功能外，還需要企業根據自身的實際情況，在實現數據流通的前提下，完成三維設計環境下信息系統的集成等問題，并要求企業內部工藝、加工、裝配等整個產品流程環節也要有相應的同步技術支持。同時，還需要在企業管理層面上制訂一系列的管理規章制度，以保證系統內數據的正確傳輸和系統的良好運行。

總體而言，國產CAD產業的蓬勃發展，不僅僅需要軟件公司的惟實勵新，還需要制造企業的投入與支持，包括將發現的問題和需求及時地反饋到軟件研發端，創造更多的機會和空間讓國產三維CAD軟件發揮更大的作用。

誠如葉修梓博士所展望的，新迪數字將攜手制造企業探索產品正向創新設計之路，不僅要在三維CAD領域做到國內的領頭羊地位，也要在在國際上保持先進、領先的地位，同時要在各生態伙伴共同努力下，打造形成一個完整的全鏈條數字化解決方案。

進入新的發展周期，新迪數字實現突破性發展的攻守之道在于：以師夷長技、兼收并蓄作為“攻堅”的抓手，充分發揮引進國際一流三維CAD軟件源代碼和知識產權的技術優勢，打造國際水平的國產三維CAD軟件；以二十年的技術和產品沉淀為“守正”的底蘊，對軟件架構進行云化改造，同時不斷提升軟件功能與性能，緊扣國內工業企業應用需求。

期待新迪數字成為這場挑戰賽中勝出的那一位，我們拭目以待！
