4月26日，新迪數字2024新品發布會上，天工CAD 2024正式亮相，由新迪數字聯合創始人、首席技術官陳志楊博士攜手資深技術專家賈仲文為大家介紹，推進國產三維CAD軟件“真買 真用 真替代”。

2023年新迪天工CAD迎來了飛躍成長，持續消化吸收西門子源代碼并在其上進行自主創新，取得了豐碩的成果。新迪天工CAD 2024根據中國用戶的反饋進行了高端功能的增加，同時優化了300余項功能；提升改進了更多符合中國工程師的應用場景；AI 功能的呈現，也讓產品設計過程更加高效快捷。

亮點1：Al 裝配提升操作效率

在天工CAD 2024中替換零件時，新舊零件無論是否相關，利用人工智能可以自動識別零件的外形，自動判斷零件的哪個面應該作為裝配面，自動應用合適的裝配關系，用戶只需要拖拽一下就能完成裝配，大大節約了用戶的裝配步驟和時間。

同時，天工CAD 2024的AI裝配功能提供了多種選擇，用戶也可以不按照人工智能的默認推薦值進行安裝，選擇其它裝配方案。

亮點2：更貼合中國工程師習慣的GB工程圖

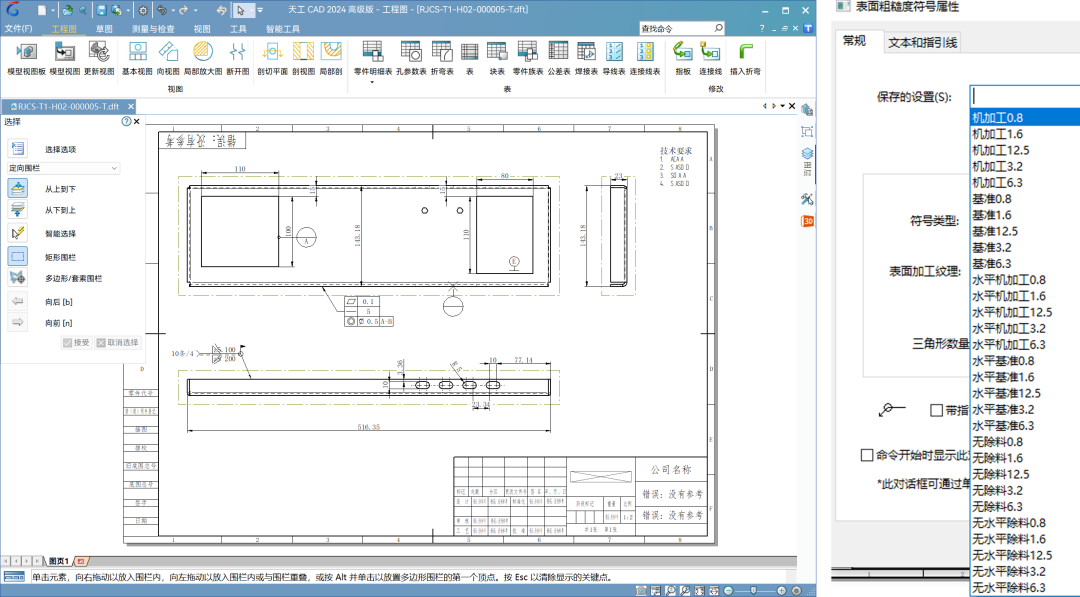

聽取中國工程師的意見，新迪天工CAD 2024在工程圖方面更貼合中國工程師的習慣：增加了側視圖直徑標注，修改了默認的基準形狀，更改了形位公差的名稱，推出了更多的明細表，預置了常用的粗糙度和技術要求，添加了銷釘符號等，幫助中國工程師以更高的效率制作工程圖。

亮點3：滿足復雜設計需求的曲線曲面工具

天工CAD 2024新增兩個曲線曲面功能，一是可以自動對偏置面進行優化，成為連續的偏置曲面，不再出現偏置錯誤信息；二是在曲面上偏置曲線。可以滿足汽車、模具、 電子產品等高級曲面設計需求。

亮點4：智能PMI標注和檢查

天工CAD 2024支持自動標注PMI，用戶只需要選擇三個相互垂直的基準面，就可以完成幾乎所有尺寸的標注。此外，天工CAD自動標注的尺寸默認是非驅動的，只需要點擊尺寸，就可以把它改為驅動尺寸，從而直接修改尺寸的數值，模型就會自動修改。

在完成PMI標注后，天工CAD可以自動判斷零件的約束關系并以不同的顏色標注。智能標注的尺寸可以被自動投影到工程圖紙，大大減輕了工程師出圖的工作量。

亮點5：更完善的異構數據交互支持

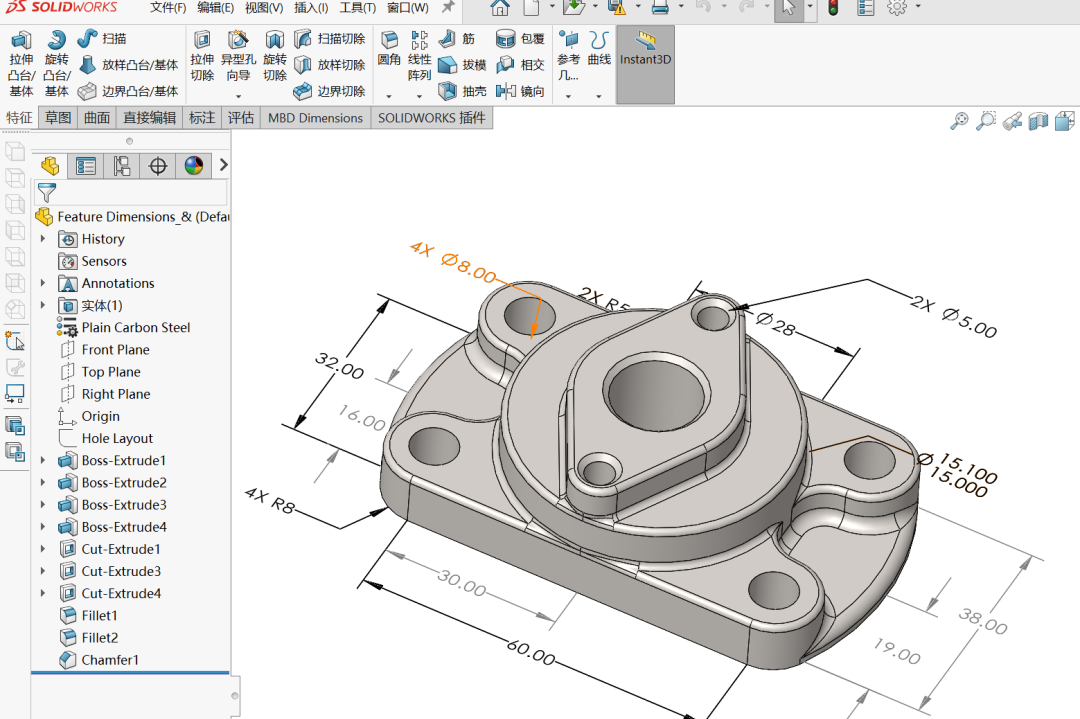

支持讀入 PTC Creo 和 SolidWorks三維模型中的PMI信息。

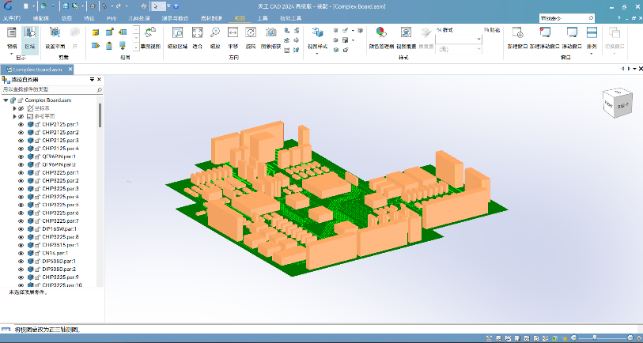

支持導入 CATIA 的 CGR、 3DXML 格式；導入 ECAD (IDF、 IDX、 IDB、 EMN) 格式優化。

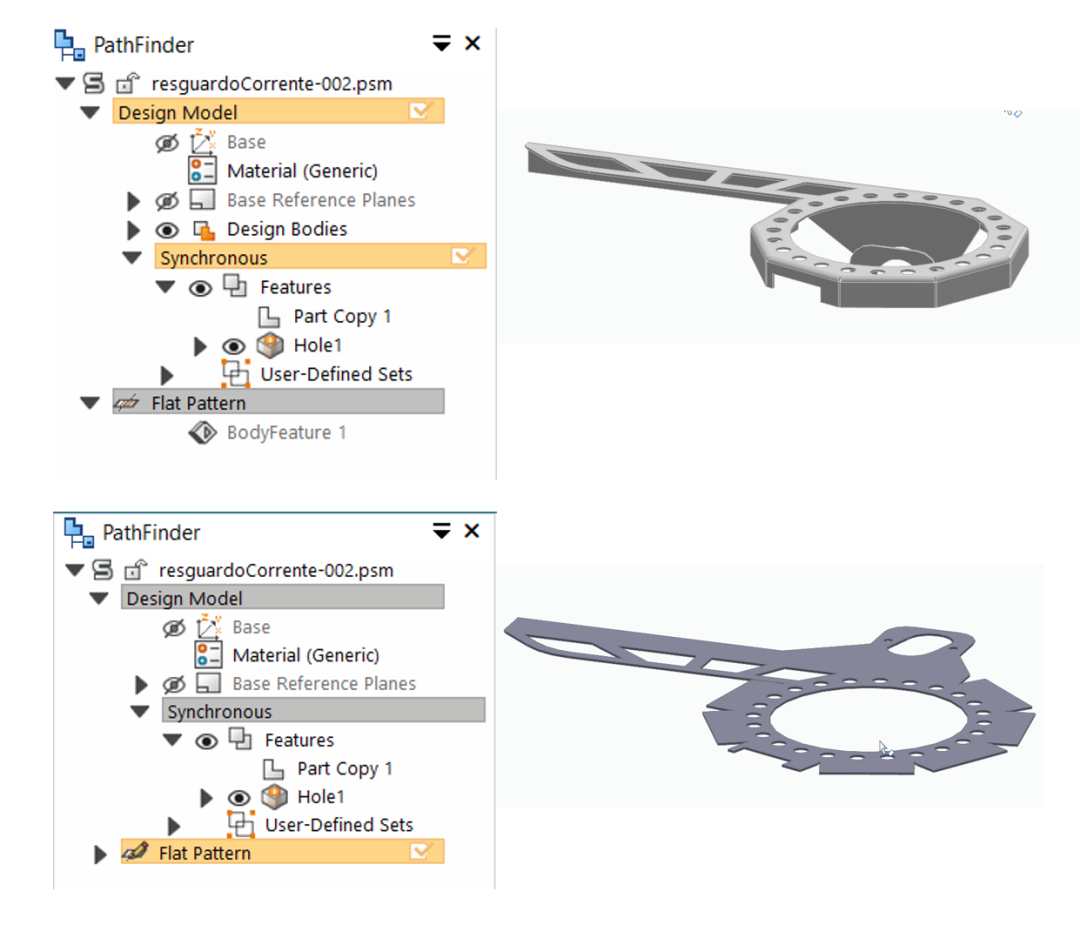

SolidWorks / Inventor 鈑金文件遷移后包含展平圖樣；AutoCAD 轉換支持網格數據。

亮點6：更符合工程設計場景的復雜管路功能

天工CAD 2024支持對管接頭預先定義進口和出口，形成管路資源庫，用戶可以很方便地在管路模塊中指定管接頭，系統會自動布管。用戶還可以很方便地在完成設計后生成管道明細表。該功能可以滿足航天級高端設備的管路設計需求。

亮點7：更豐富的鈑金功能

天工CAD 2024中新增沖壓開口面的功能，用戶可以事先在沖壓庫中定義包含開口的沖壓形狀，并可以很方便地被調用至鈑金模型中，形成自定義地形成可以包含開口的沖壓形狀。在創建鈑金展開圖時，自定義的沖壓形狀會被保留。

亮點8：更優質的框架/焊接設計

增強了角撐板，可以通過選項增加倒角，為角撐板預留了焊縫空間，更加符合實際的設計需求。

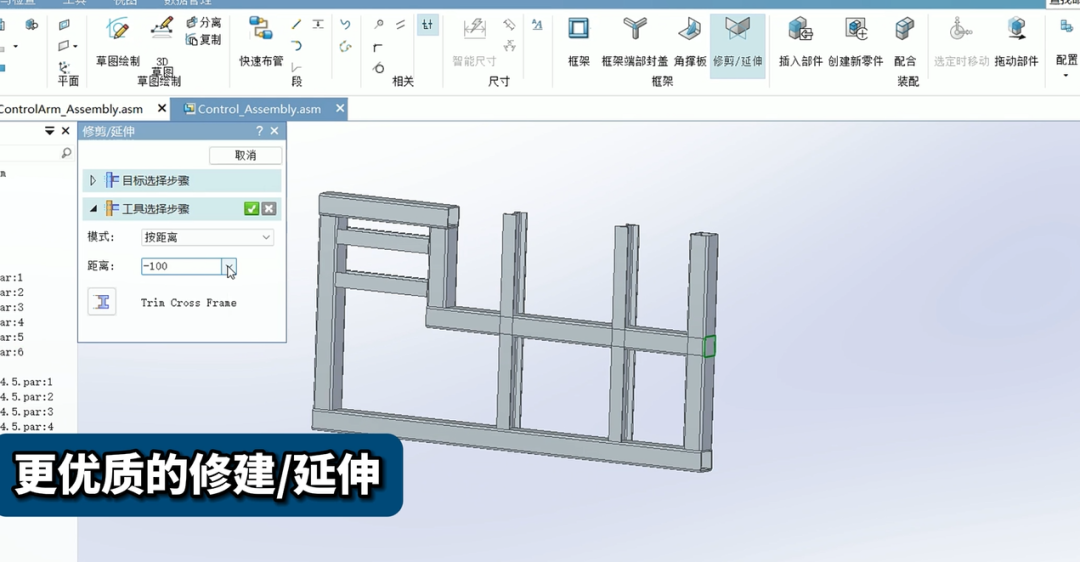

對于框架(即鋼架結構），新增了延伸、修剪和封閉功能，一個命令就可以完成以往需要多步驟執行的任務，簡化了用戶操作。

亮點9：連接上云的數據分享與協同

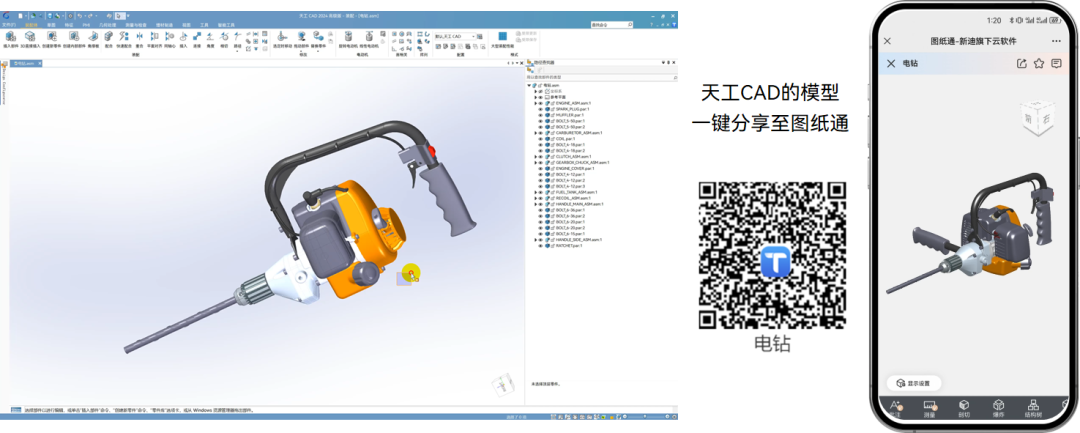

天工 CAD 2024的模型可以一鍵發送到新迪圖紙通，使用手機輕松掃碼查看三維模型。

亮點10：率先支持中國首個三維模型輕量化標準

由新迪數字牽頭制定、數字化工業軟件聯盟（ DISA ）批準發布的《三維CAD模型輕量化格式》，得到國內大量的CAD和PLM廠商的認可，促進三維數字化模型在產品生命周期更多環節的數據傳遞和應用。

在天工CAD 2024中，可以將三維模型直接保存為符合中國行業標準的輕量化格式，其文件大小只有原始模型的幾十分之一；支持多種終端（包括電腦、平板、手機、瀏覽器）查看三維模型并進行交互操作。
