新迪天工CAD V2024 R2版本新鮮發布。

基于用戶真實需求反饋，我們不斷迭代創新。堅持自主研發，精心打磨產品細節，只為讓用戶體驗更出色！

本次新版本共新增、優化功能106項，解決了218項功能細節問題，涉及草圖/零件環境、鈑金環境、裝配環境、數據轉換、視圖顯示等多個方面，每一項精心設計優化的功能，旨在為用戶帶來更加流暢、高效的使用體驗，助力研發設計效率飛躍提升！

快來一探究竟，發現更多驚喜功能亮點吧~

新迪天工CAD V2024 R2版本更新亮點

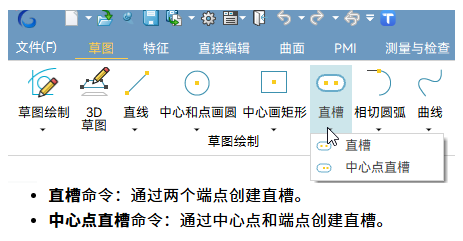

草圖環境新增畫槽功能，讓設計流程更簡單

2D草圖環境和工程圖環境新增直槽命令與中心點直槽命令，讓設計流程更加簡潔高效。

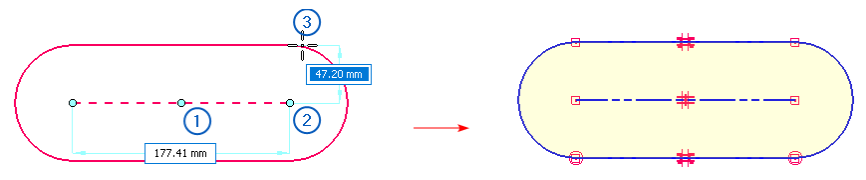

中心點直槽命令

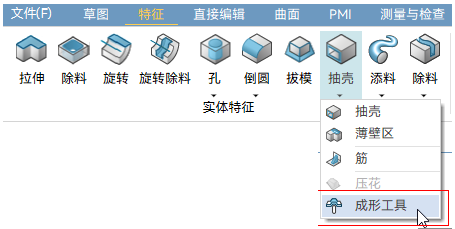

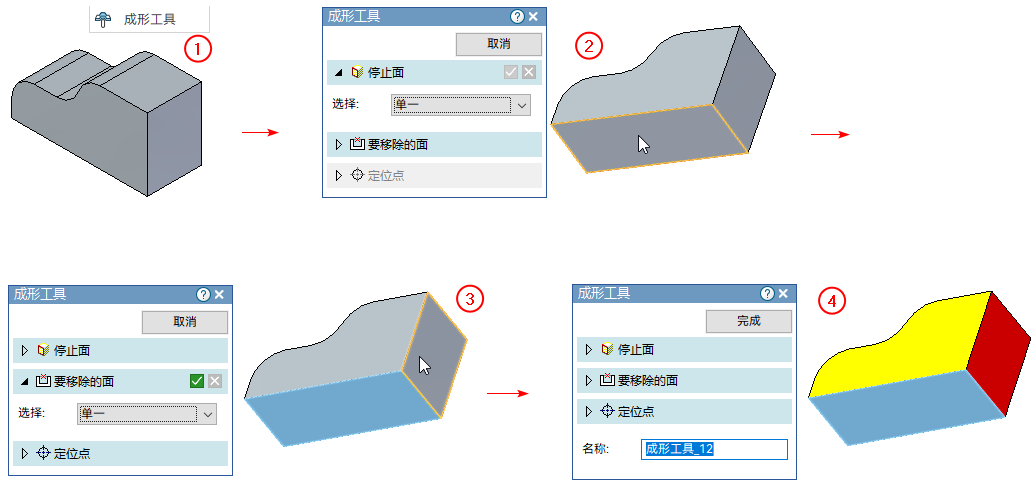

鈑金環境新增成形工具命令，定制化鈑金設計能力up up！

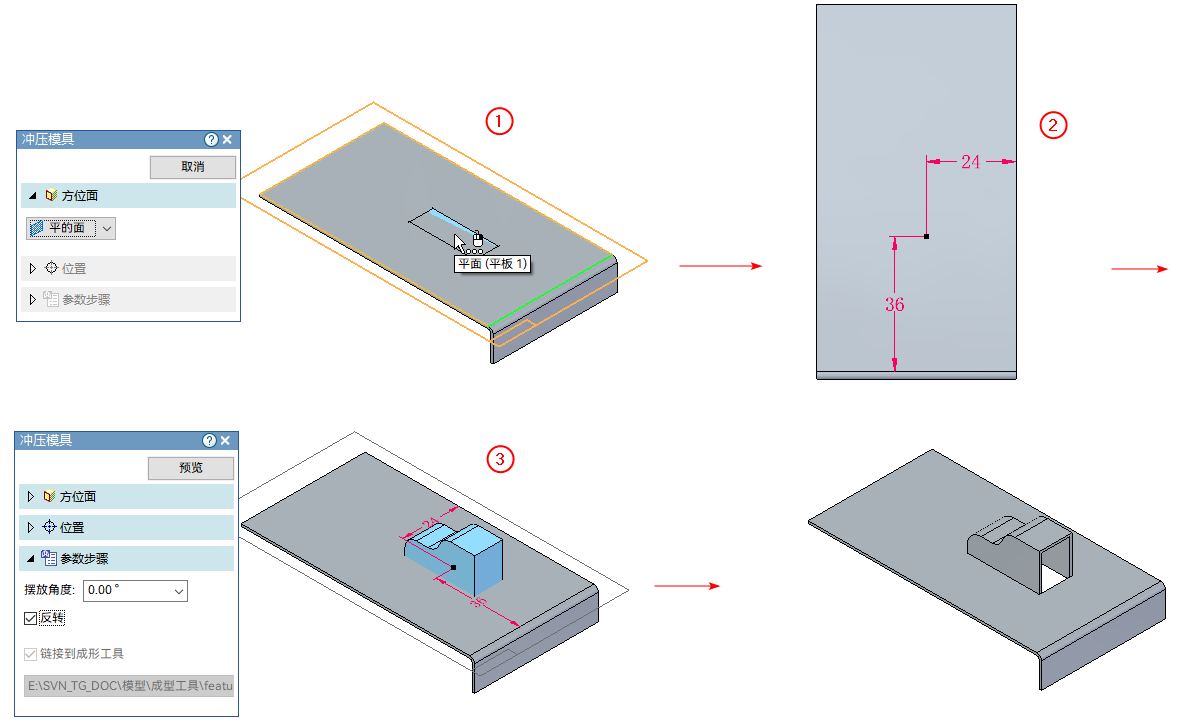

在鈑金設計環境中，新增了“成形工具”命令，可以將零件造型定義為成形工具特征，成型工具特征保存到特征庫后，可以作為沖壓模具供鈑金調用，這一功能極大地增強了定制化鈑金設計的能力。

支持快速復制、插入DWG/DXF信息，提升設計數據重用效率

天工CAD讀取DWG圖紙后，能高效將草圖轉至特征建模中。

使用插入DWG/DXF命令，可以將 AutoCAD 文檔（.dwg 或 .dxf）作為草圖插入到指定平面。

從AUTOCAD直接復制輪廓線到天工CAD草圖。

現在，您可以將AUTOCAD或中望CAD中的二維輪廓線復制并粘貼到天工CAD草圖，輪廓線與坐標原點的相對位置會保持不變。您可以基于粘貼的輪廓線構造三維特征。

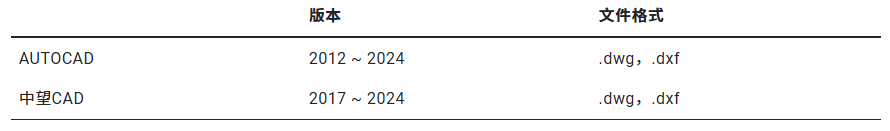

支持的版本和文件格式：

這些功能可以顯著提升設計數據重用效率，提升產品設計效率，加速產品設計周期。

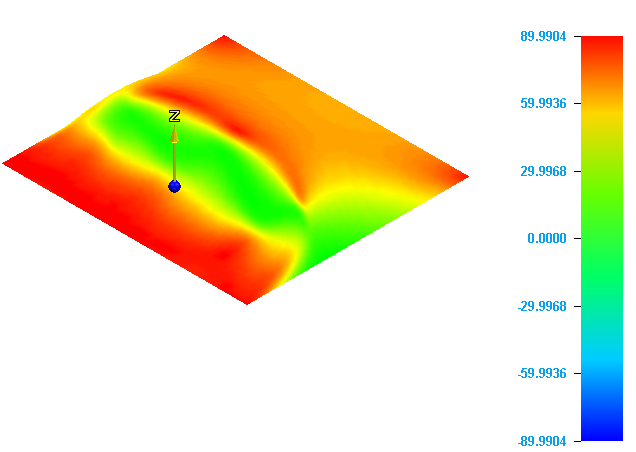

新增斜率分析功能，設計效率大升級

新增斜率分析命令，使用斜率分析命令可以通過可視化方式查看某個曲面上的所有點的表面法向與垂直于參考矢量的平面之間的角度。

不僅增強了設計的精確度，還通過可視化手段，讓復雜曲面分析變得直觀易懂，實現設計效率大升級！

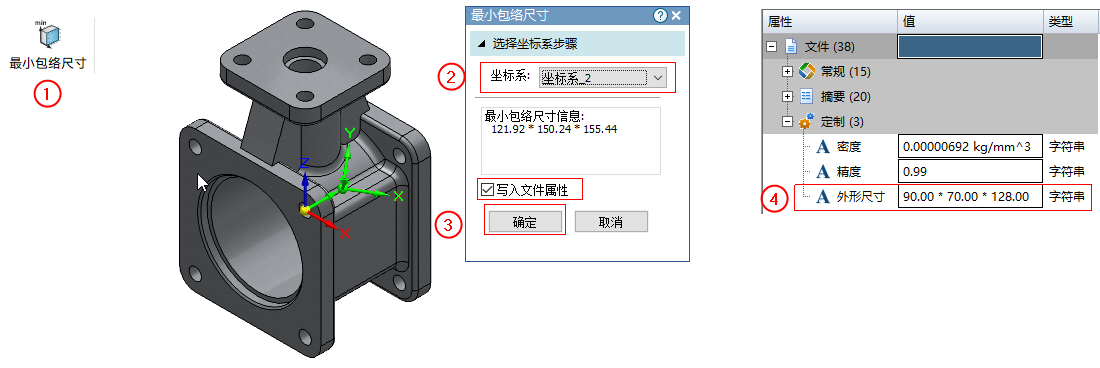

新增自動求解零件模型的最小包絡尺寸功能，有效支撐下游制造流程

新增自動求解零件模型的最小包絡尺寸信息。

使用最小包絡尺寸命令，可根據指定坐標系計算和顯示零件的最小包絡尺寸，并可在保存文件時將此信息寫入文件屬性中，為下游制造流程提供有力支持。

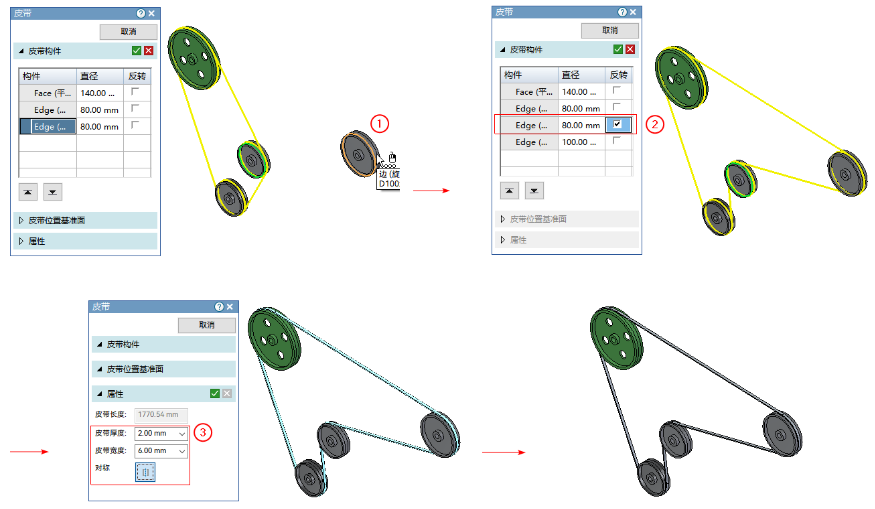

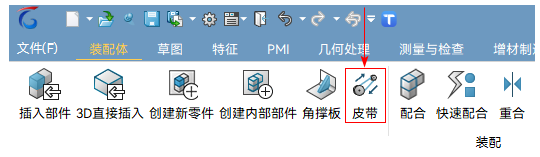

新增“皮帶“功能，專業設計工具提高設計效率

在裝配環境中，新增皮帶創建命令，用戶只需選擇皮帶通過的皮帶構件（如皮帶輪、齒輪、轉輪等）上的圓柱面或邊，即可快速生成皮帶，顯著提升設計效率。

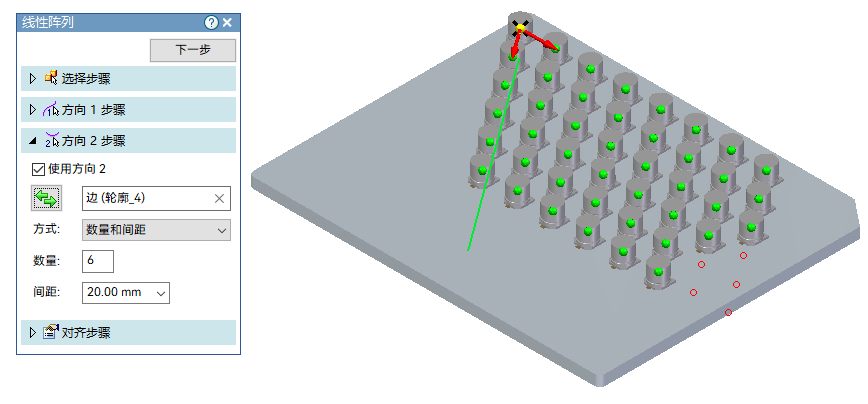

裝配體中新增零件/子裝配/裝配特征的線性陣列功能，大幅降低學習成本

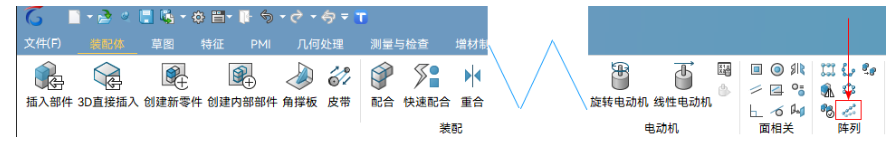

新增線性陣列命令，用于對裝配中的子裝配、零件、裝配特征在一個或兩個方向生成線性陣列。簡化操作，大大降低學習成本。

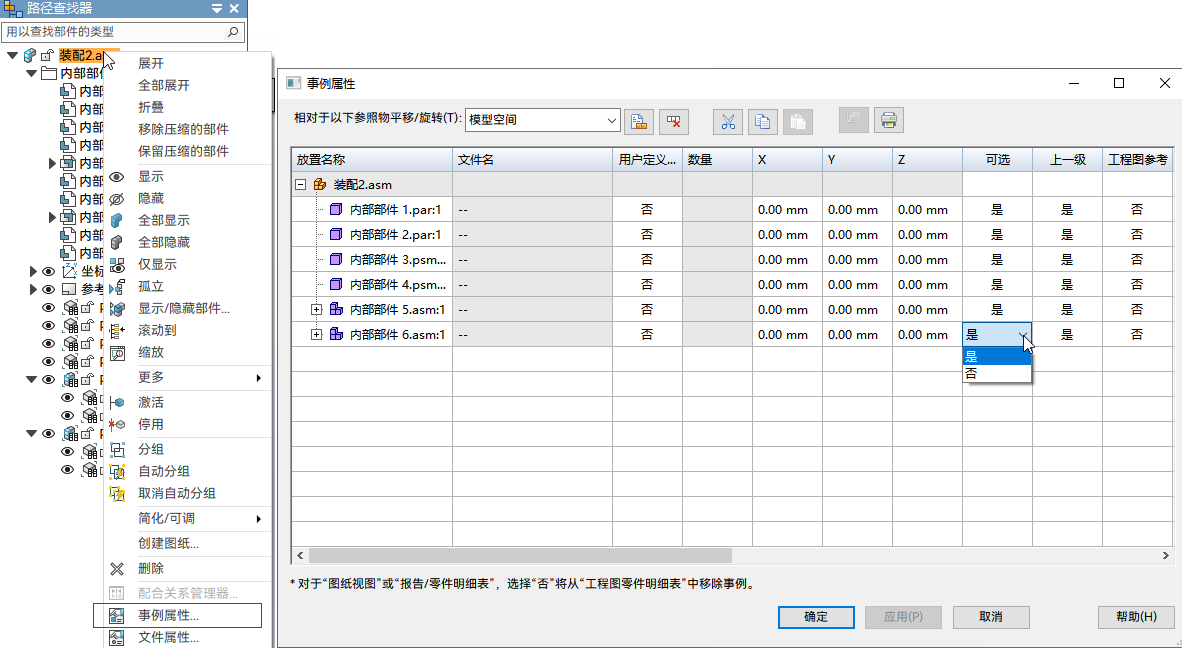

讓內部部件操作更靈活

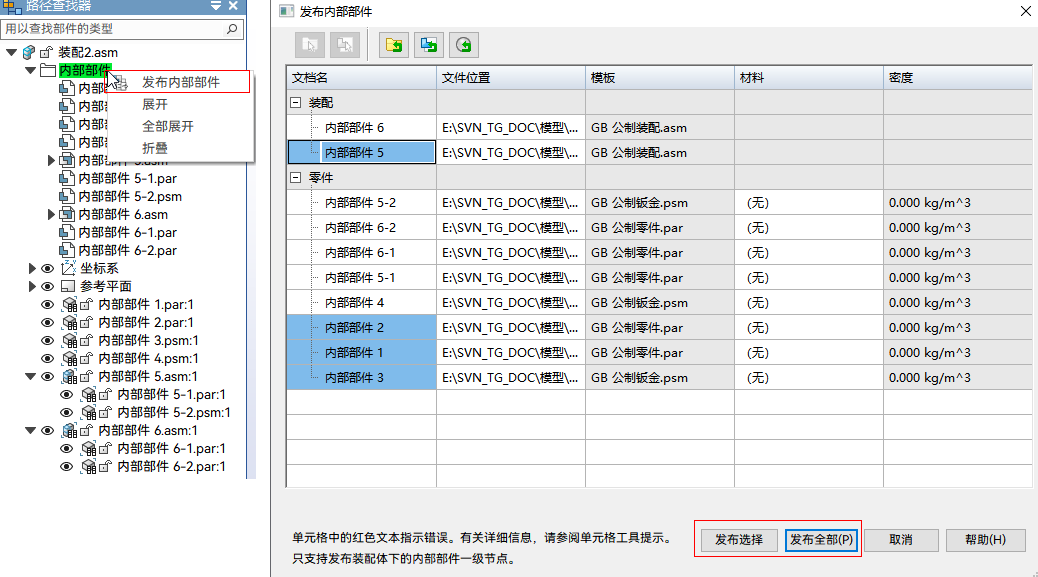

內部部件支持單選或多選發布，用戶可自主選擇一個或多個內部部件進行發布。以前，只能發布裝配體中所有的內部部件。

裝配體中內部部件的事例屬性可以像普通零部件一樣修改和定制。

默認選項優化，讓整體使用體驗更流暢

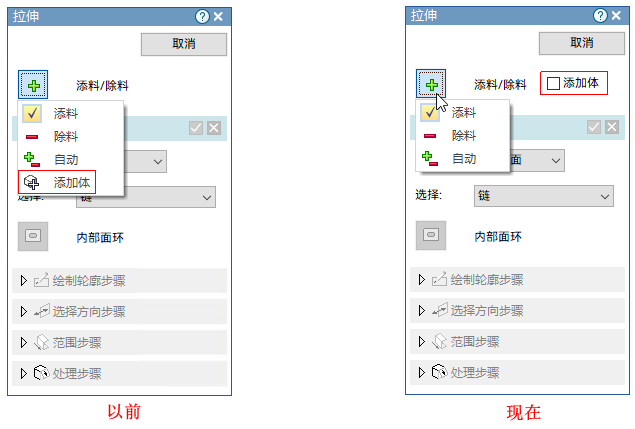

新增-順序建模，拉伸、旋轉增料時，將“添加設計體”作為復選框方式。順序建模環境，拉伸命令條和旋轉命令條上添加體選項的位置已調整。位置調整更直觀，用戶可按需選擇是否添加設計體。

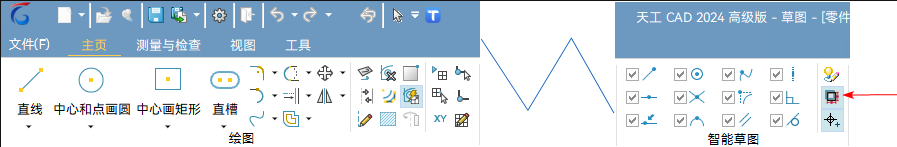

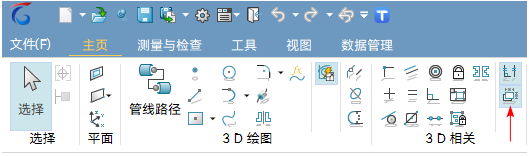

3D草圖的關系顏色默認設置為開啟狀態，增強視覺引導。

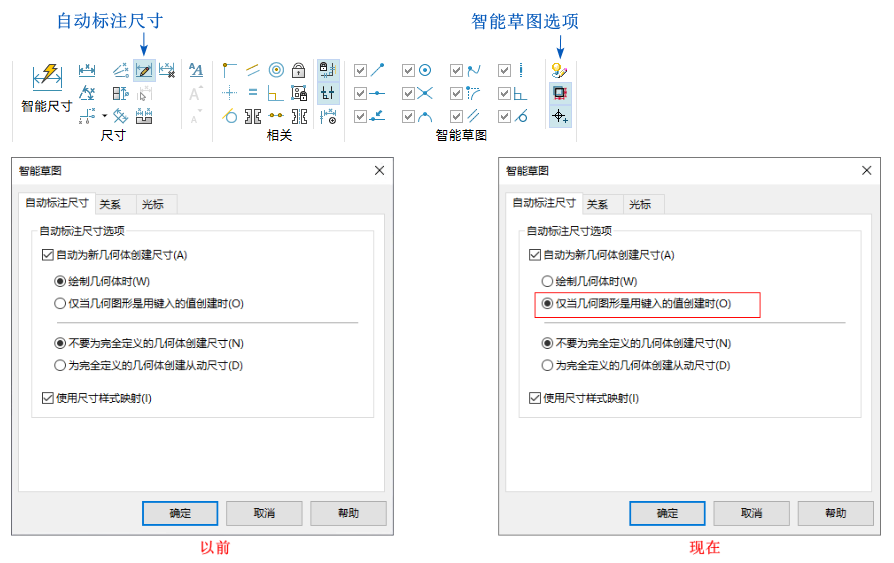

草圖 - 智能草圖選項中將“自動標注尺寸選項”的默認選項改為“僅當幾何圖形是用鍵入的值創建時”，減少不必要的標注干擾。

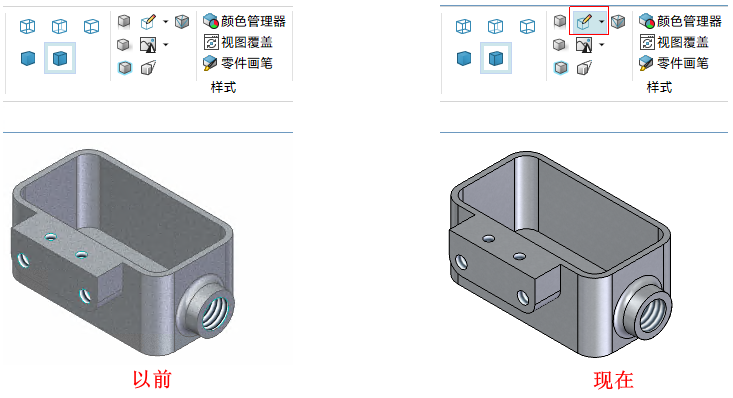

視圖樣式為“帶可見邊的著色”時“單色邊”顏色默認設置為標準黑色。

打開天工CAD時，單色邊命令默認開啟，邊顏色為黑色。用戶無需手動調節就可以獲得更清晰的顯示效果。

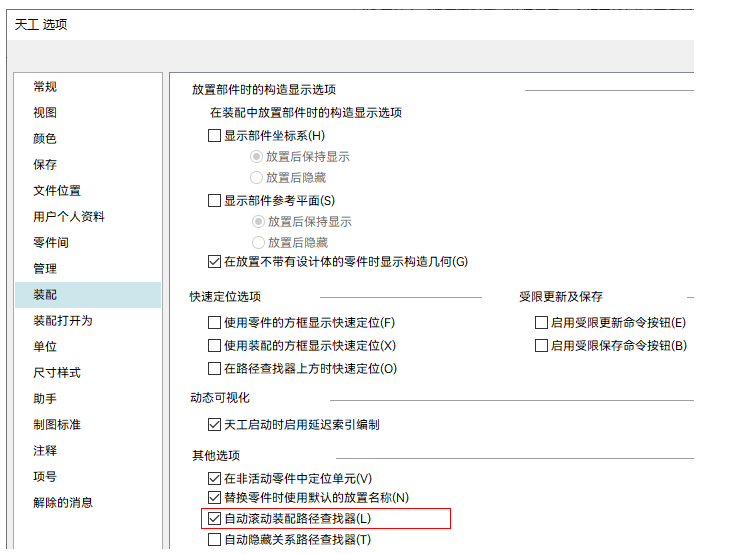

天工“選項“對話框中將”裝配“卡下的”其他選項“ --> ”自動滾動裝配路徑查找器“選項默認設置為勾選狀態。

當用戶在圖形窗口中選擇零部件時，路徑查找器會自動定位到所選的零部件并高亮顯示，提升操作效率。
